ЭНЕРГОСБЕРЕЖЕНИЕ

СОКРАЩЕНИЕ ЗАТРАТ ЗА ОТОПЛЕНИЕ
проводят по двум основным направлениям:

1. 1. поиск более дешевых энергоносителей;
2. 2. снижение потерь тепла:
   • 2.1 уменьшение поверхностей передачи тепла (чем меньше норка - тем легче согреться);
   • 2.2 улучшение энергосберегающих характеристик теплопередающих поверхностей (а правильней – оптимизация т.к. улучшать можно до бесконечности, только это и бесконечно дорого);
   • 2.3 применение систем оптимального управления микроклиматом
   • 2.4 увеличение эффективности использования энергоносителей;
   • 2.5 применение технологий утилизации тепла удаляемого воздуха, сточных вод и т.д.

СТОИМОСТЬ ЭНЕРГОНОСИТЕЛЕЙ.

Не понимаю, чем руководствуются авторы, которые утверждают, что газ - самый дешевый вид топлива. Простой расчет показывает, что это - не совсем так, или (если точно) – совсем не так! А вот так:

Цена тепла, получаемого из различных источников.

ВСПОМНИМ ГЕОМЕТРИЮ.

Наиболее эффективным способом снижения энергозатрат (и затрат на стройматериалы) является оптимизация геометрии здания. Для этого:

1. Общая площадь наружных стен должна быть минимальной.
   Как известно из геометрии, наибольшим объемом, при минимальной поверхности обладает шар. Но строительство не приемлет круглых форм и поэтому компромиссным решением является куб. А на практике – максимальное приближение к кубу. Ввиду этого любые пристройки, выступы и углубления приводят не только к дополнительному расходу строительных материалов, но и к дополнительным потерям тепла. Одной из основных задач архитектора является размещение максимального полезного объема при минимуме наружных стен. Для этого придумали коэффициент компактности.
2. Общая площадь окон должна быть сведена к минимуму, т.к. даже двухкамерный стеклопакет теряет в 2 раза больше тепла, чем «голая» стена в 2 кирпича. По этому довод о предпочтении естественного освещения искусственному давно утратил свою актуальность. Оказывается, гораздо дешевле поддерживать искусственное освещение при глухих, хорошо изолированных стенах, чем пользоваться естественным освещением в светлое время суток, но при этом восполнять потери тепла (или холода летом) через прозрачные проемы.

Мы, при разработке эскизного проекта, рассчитываем в какую сумму (за энергоносители) ежегодно будет обходиться заказчику каждый квадратный метр окна. И предлагаем оптимальный вариант размещения и площади окон, поскольку в данном случае нельзя дать дискретную  оценку: «при такой доле остекления - правильно, при другой – не правильно».

ИЛИ ТЕПЛОИЗОЛЯЦИЯ
или «деньги на ветер».

Сократить потери тепла для существующего здания, можно улучшая теплоизоляцию. Но любой теплоизолятор лишь снижает «скорость» перехода тепла, но не исключает его полностью.

Интересно поиграть с цифрами:

Человек, даже в состоянии покоя, выделяет примерно 150 Вт тепла, т.е. сам является отопительным прибором. Расчет показывает, что этого количества тепла достаточно для поддержания температуры плюс 20С в помещении размерами: 5 х 6м и высотой – 2,2м, притом, что на дворе - минус 25С. Но стены, потолок и пол из пенопласта, толщиной 1м.
А если два человека?!
Да они способны «отопить» свою «хрущевку» общей площадью 60м², но при условии, что там не будет окон, дверей, вентиляции...

Какой же должна быть изоляция?

В соответствии с новыми строительными нормами (ДБН В.2.6-31:2006): «Мінімально допустиме значення опору теплопередачі огороджувальної конструкції житлових та громадських будинків» (R_{q min}) для стен полосы Луганской (и Киевской) области составляет 2,8 м² ·К/Вт. Для обеспечения такого теплосопротивления стена из обычного силикатного кирпича должна быть толщиной 1,85 м.
Понятно! Теперь без утепляющих материалов одним кирпичом не обойтись (к слову: 1,85 м кирпичной кладки можно заменить 12 см пенопласта).
Для частных объектов, не подконтрольных "Енергосбереженню", ДБН В.2.6-31:2006 носит рекомендательный характер, поэтому для определения параметров теплоизолирующего слоя мы выполняем расчет экономической эффективности теплоизолятора, где критерием является срок его окупаемости, как отдельного мероприятия. Результаты расчетов представляем в графике, из которого видно, что при определенном уровне теплоизоляции дальнейшее вложение средств в утепление - малоэффективно:

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Вопрос:	Сколько тепловентиляторов нужно установить на объем помещения 500 м3?
Ответ:	Прежде всего, необходимо знать, что теплопотери НЕ! зависят от площади или объема помещения. А зависят от размеров и теплоизоляционных свойств стен, крыши, ворот, окон, пола. Так же необходимо учитывать кратность вентиляции, периодичность открывания ворот, желаемую скорость разогрева помещения до рабочей температуры, после режима "эконом" (перед началом рабочего дня). Так помещение объёмом 500 м3 может быть сложено в полкирпича, с теплопотерями 140 кВт., либо утепленным в соответствии с новыми ДБН В.2.6-31:2006, с тем же объемом, но теплопотерями 3 кВт. Т.е, отличие может быть пятидесятикратным. По этому потери тепла нужно рассчитывать. И сделать такой расчет может любая проектная организация. Быстро и бесплатно можно просчитать потери тепла и подобрать тепловентиляторы, используя интерактивный расчет на страничке "Выбор тепловентиляторов. Интерактивный расчет." нашего сайта. Ещё можно определить экспериментальным путем: поставить один прибор из расчета 15 кВт/100 м2, если мало - добавить еще один.
Вопрос:	Какова длина струи тепловентилятора?
Ответ:	Задача тепловентилятора - быстро нагреть большой объем воздуха, а не "дать струю". В отличие от струи воды, струя воздуха не падает на определенном расстоянии, она лишь снижает скорость. Так на расстоянии 5 метров тепловентилятор сдувает бумагу со стола. При благоприятных условиях, признаки движения воздуха можно обнаружить и на расстоянии до 25 метров. Это при условии, что воздух не подогревается. Если есть подогрев, то поток плавно поднимается вверх и рассеивается. Если ставится задача подавать воздух в определенную зону, или обеспечить микроклимат в определенном неизолированном секторе, то мы меняем конструкцию тепловентилятора: вентилятор ставим после теплообменника (по ходу воздуха). Такая конструкция позволяет использовать тепловентилятор в качестве ДЕСТРАТИФИКАТОРА и имеет ряд преимуществ: - в этом случае поток воздуха после вентилятора, не рассеивает свой потенциал на теплообменнике и по этому обладает большей скоростью. Если этого мало,- устанавливаем более мощный вентилятор, - между вентилятором и теплообменником создается зона разряжения, которая способствует равномерному обдуву теплообменника. Есть и недостаток – возрастает шум.
Вопрос:	Как купить?
Ответ:	Дайте заявку на e-mail: 9887117@gmail.com. При отсутствии на складе необходимых приборов, срок изготовления (до 20 шт.) - 2 недели. Доставка осуществляется почтовыми службами: Украина: "Новая почта", "Автолюкс", "Ночной экспресс", "Интайм", "Деливери". Беларусь – «Белпочта» Сроки доставки здесь
Вопрос:	Оплата?
Ответ:	Оплата производится либо на расчетный счет ФЛП (единый налог), либо на ЧП "ТЕХАТОМ" (с НДС, но цена выше). По желанию клиента, один серийный прибор отправим с наложенным платежом (оплата при получении на службе доставки, но с обязательной предоплатой в размере стоимости доставки груза в обе стороны).
Вопрос:	Вопросы, возникающие при установке тепловентиляторов "своими силами"
Ответ:	Тепловентилятор не нагревает воздух. Температура воздуха на выходе из тепловентилятора ниже заявленной в паспорте. - Основная причина - недостаток или полное отсутствие протока воды через прибор. Это может быть вследствие неправильного выбора насоса, либо (очень часто) трубы, подводящие воду, имеют слишком большое сопротивление протоку воды. Самым первым признаком недостатка воды является разность температур между ПОДАЧЕЙ и ОБРАТКОЙ тепловентилятора, которая должна составлять 10 - 15 гр. на максимальных оборотах вентилятора. Т.е. если температура на входе в аппарат 80 гр. С, а на выходе 30, то это значит, что вода быстро охлаждается в начале теплообменника и дальше не способна нагревать воздух. Расход воды нужно увеличивать до тех пор, пока температура ОБРАТКИ достигнет 65 - 70 гр.С. Есть еще простой, но надежный способ проверить расход воды. Для этого нужно отсоединить ОБРАТКУ от тепловентилятора и опустить её в ведро с водой, а под штуцер тепловентилятора (от которого отключили ОБРАТКУ) поставить пустое ведро, включить насос и засечь время, в течение которого пустое ведро наполнится. Так, если номинальный расход воды должен быть 2500 л/час, то в течение часа должно наполниться 250 ведер. Или 60 мин * 60 сек / 250 ведер = 14,4 сек - это время, в течение которого должно наполниться одно ведро (10л). Решением этой проблемы может быть увеличение расхода воды через тепловентилятор. Этого можно добиться увеличением производительности циркуляционного насоса и увеличением диаметра трубопровода. Трубопровод для подключения тепловентилятора: Примерно определить внутренний диаметр подводящего трубопровода можно по формуле: d = q * 0.5 + 11 здесь: d - внутренний диаметр трубопровода (мм); q - мощность тепловентилятора (кВт). Насос: Насос должен обеспечить расход воды для всех потребителей (приборов отопления). Так, если в паспорте на тепловентилятор указан расход 2000 л/час, и в схеме установлено параллельно 2 прибора, то насос должен обеспечить расход не менее 4000 л/ час. При этом нужно учитывать, что расход воды, указанный на упаковке насоса, или на этикетке – максимально возможный (при отсутствии сопротивления системы) и, по этому - теоретический. Рабочая точка находится примерно посредине характеристики. Так, если указан расход 10 000 л/час, расход с учетом сопротивления отопительных аппаратов, трубопроводов, отводов, поворотов, принимается 5 000л/час. Следовательно, для двух приборов с паспортным расходом по 2000 л/час необходимо установить насос, производительностью не менее 8 000 л/час. Успехов! По остальным вопросам обращайтесь: 38 050-529-55-18 Владимир Михайлович.

ОТОПЛЕНИЕ ТЕПЛИЦ ТЕПЛОВЕНТИЛЯТОРАМИ

При традиционном водяном отоплении с помощью гладких труб, теплый воздух скапливается вверху.
Но тепло нужно внизу (в зоне растений). Для этого весь вышестоящий объем теплицы придется наполнить более теплым воздухом, где он не нужен. Притом, что разность температур, при высоте теплицы 2,5 м. достигает 8 гр., повышенная температура воздуха вверху (под пленкой), способствует большим потерям тепла.
Что бы полезно использовать скапливаемое тепло вверху, его нужно, как минимум, перемешивать с нижними слоями воздуха.
В этом случае принудительное перемешивание слоев воздуха с использованием тепловентиляторов, способствует выравниванию температур по высоте теплицы, и снижению затрат тепла.

Особый интерес представляет отопление промышленных теплиц с использованием воздуховодов из полиэтиленового рукава.
Вариант с воздуховодом позволяет установить один тепловентилятор с рукавом для обслуживания значительной площади теплицы.
Особенно актуально рукавное отопление при высокорастущих, вьющихся растениях, где "струйное" перемешивание воздуха затруднено.
На схеме тепловентилятор, расположенный в одном конце теплицы, подогревает воздух и с помощью рукава подает его в противоположный конец. После выхода из рукава воздух по всей теплице проходит в обратном направлении, и поступает на всас тепловентилятора.
К бесспорным преимуществам рукавного воздушного отопления относятся:
- Один мощный отопительный прибор всегда дешевле, чем несколько мелких.
- Один полиэтиленовый рукав дешевле, чем 2 линии горячей воды по всей площади теплицы для запитки отопителей (подача + обратка + фитинги + крепежи).
- Одним вентилятором воздух перемещается по всей длине теплицы.
- Если тепловентилятор расположить возле котла, то при подготовке теплицы к "заморозке", слив воды из системы не составит труда, притом, что площадь отопления - значительная.
- Параллельно с рукавом, подогретый воздух можно подавать в пластмассовых воздуховодах, расположенных в земле.
- В один воздуховод проще дозировать компоненты, питающие растения (СО2, NH3, и др.), регулировать влажность.

Температуру снаружи теплицы принимают минимально возможную для периода работы теплицы.
Мощность котла принимают на 20% больше теплопотерь.
Мощность твердотопливного котла (с учетом приемистости) на 30-50 % больше.

Охлаждение теплиц

• - заменой тепличного воздуха на атмосферный;
• - поглощая тепло испарением воды (испарительные панели, распыление влаги в воздухе);
• - затенением;
• - использованием кондиционеров.

Каждый из этих способов имеет свои достоинства, ограничения и побочные эффекты.
Наиболее предпочтительным способом съема избыточного тепла является непосредственное охлаждение воздуха тепловентиляторами, где в качестве хладагента используется грунтовая вода, либо вода близлежащего водоёма (теплицы всегда ставят в местах, где вода "не по-счетчику"). Температура грунтовых вод (для Украины) составляет от +8 до +14 гр.С, что вполне достаточно для охлаждения воздуха до 20 гр.С.

При этом затраты энергии на подъем воды со скважины можно свести к нулю, пробурив вторую скважину на некотором удалении, в которую подогретая вода будет сливаться, создавая разряжение для подъема воды из первой скважины. Насос нужен только для преодоления сопротивления системы, и компенсации изменения плотности воды при нагреве.

Простой расчет показывает: солнечной радиацией, при ясной погоде, на 1 квадратный метр земли передается примерно 600 Вт тепла. Для отвода этого тепла понадобится 0,13 м3/час грунтовой воды, которая нагреется в тепловентиляторе от 10 до 14 гр.С.
Значит, для отвода избыточного тепла в теплице, площадью 100 м2 потребуется 13 м3/час грунтовой воды. При этом нужно учитывать, что процесс охлаждения воздуха иногда сопровождается конденсацией влаги, по этому нужно использовать тепловентиляторы, оборудованные отводом конденсата и главное: теплообменник должен быть защищен от электрохимической коррозии, которая возникает на медно-алюминиевом контакте теплообменника, в присутствии воды.

Такой защитой оборудованы промышленные тепловентиляторы "АТОМ".

Чередуя подачу в тепловентиляторы ХОЛОДНУЮ и ГОРЯЧУЮ воду вы обеспечите микроклимат в своей теплице круглый год.

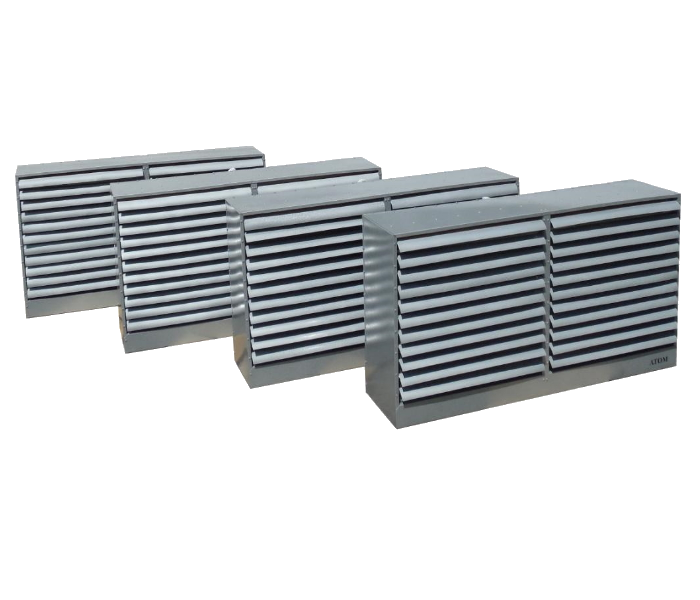

ПРОМЫШЛЕННЫЕ ВОДЯНЫЕ ТЕПЛОВЕНТИЛЯТОРЫ
(дуйка)

Тепловентиляторы "АТОМ" оснащены:

1. - Трёхрядными медными теплообменниками, с алюминиевым оребрением, имеющим высокоразвитую поверхность теплообмена.
2. - Корпус изготовлен из оцинкованной стали, покрытой полимерной краской, что обеспечивает надёжную защиту от коррозии.
3. - Комплектуются трехскоростным, терморегулятором с функцией недельного программирования, который по мере приближения к заданной температуре снижает обороты вентилятора, а по достижению - отключает. При этом:

   • * для разогрева помещения - вентилятор работает с максимальной мощностью,
   • * для поддержания температуры - вентилятор работает с минимальным шумом.
4. - Регулирование направления потока воздуха осуществляется с помощью управляемой воздушной решетки.
5. - Тепловентиляторы устанавливаются на стенах (колоннах) в вертикальном положении и на потолке (балках) в горизонтальном положении.
6. - Тепловентиляторы могут использоваться как в сухих, так и во влажных помещениях. Для подготовки тепловентилятора к работе необходимо подключить к магистрали горячей воды и электропитанию.
7. - Наши тепловентиляторы изготавливаются из отечественных и СНГ комплектующих, соответствуют украинским стандартам. Низкий уровень шума обеспечивает комфортное использование оборудования.
